这是关于lumos 工作流项目核心的二次开发文档.

1. 环境安装

1.1. 平台依赖

  1. 开发集成环境(Eclipse,IDEA)

  2. Maven3.6

  3. Lumos

1.2. Maven 依赖信息

接口SDK产品依赖信息
----
<groupId>com.ags.lumosframework</groupId>
<artifactId>lumos-workflow-sdk</artifactId>
<version>1.0.0-SNAPSHOT</version>
----
后端产品依赖信息
----
<groupId>com.ags.lumosframework</groupId>
<artifactId>lumos-workflow-impl</artifactId>
<version>1.0.0-SNAPSHOT</version>
----
前端产品依赖信息
----
<groupId>com.ags.lumosframework</groupId>
<artifactId>lumos-workflow-vaadin</artifactId>
<version>1.0.0-SNAPSHOT</version>
----

2. 定制项目中如何引用

在项目中使用工作流非常简单，只需要引入对应的jar包即可。

2.1. 定制项目sdk项目依赖引入

将如下依赖加入定制项目的SDK（也就是接口定义项目）中。

        <dependency>
            <groupId>com.ags.lumosframework</groupId>
            <artifactId>lumos-workflow-sdk</artifactId>
            <version>1.0.0-SNAPSHOT</version>
        </dependency>

2.2. 定制项目后端依赖引入

将如下依赖加入定制项目的后端服务实现中。

    <dependency>
        <groupId>com.ags.lumosframework</groupId>
        <artifactId>lumos-workflow-impl</artifactId>
        <version>1.0.0-SNAPSHOT</version>
    </dependency>

2.3. 定制项目前端依赖引入

将如下依赖加入定制项目的后端服务实现中。

    <dependency>
        <groupId>com.ags.lumosframework</groupId>
        <artifactId>lumos-workflow-vaadin</artifactId>
        <version>1.0.0-SNAPSHOT</version>
    </dependency>
如果定制项目的项目接口没有这么详细的划分，比如说所有的项目实现都在一个项目中，那么将上述依赖全局加入这个项目的pom文件即可。

2.4. 配置界面进入

一旦加入上述的依赖，代表所有相关的实现将全部加入到定制项目中，为了显示工作流的入口，还差最后一步。 在定制项目中定义将工作流页面放入的菜单中即可。

@Secured(WorkFlowPrivilegeConstants.WORKFLOW)
@SpringView(name = IWorkFlowDefinitionView.NAME, ui = {YourUI}.class)
@Menu(caption = "WorkFlow", captionI18NKey = "Configuration.WorkFlow", iconPath = "images/icon/workFlow.png", order = 0)
public class WorkFlowDefinitionViewWrapper extends WorkFlowDefinitionViewImpl {

    /**
     *
     */
    private static final long serialVersionUID = 2364086597173357544L;

}
请将{YourUI}替换为你自己的UI定义，就可以在你的菜单中看到工作流的入口。

2.4.1. 界面配置

  1. 创建工作流以及节点

(1) 创建工作流

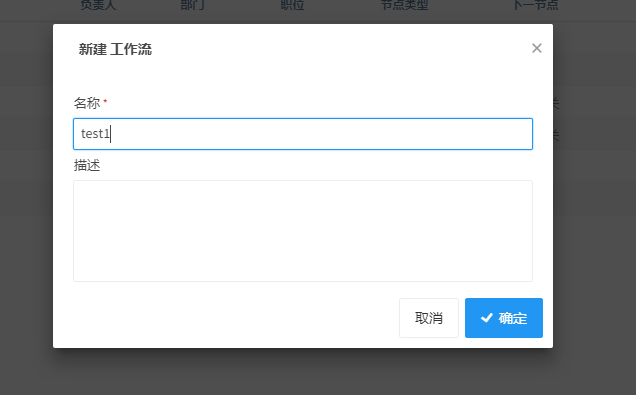

通过选择工作流菜单打开后，增加工作流，如图：

addWorkflow

(2) 创建节点

创建完工作流后，其次在创建节点，节点类型分为4种，全部通过网关，任一通过网关，任务节点，循环节点，下面依次介绍。

创建完节点后，可以通过节点上下移动，如图：

move

(3) 复制工作流

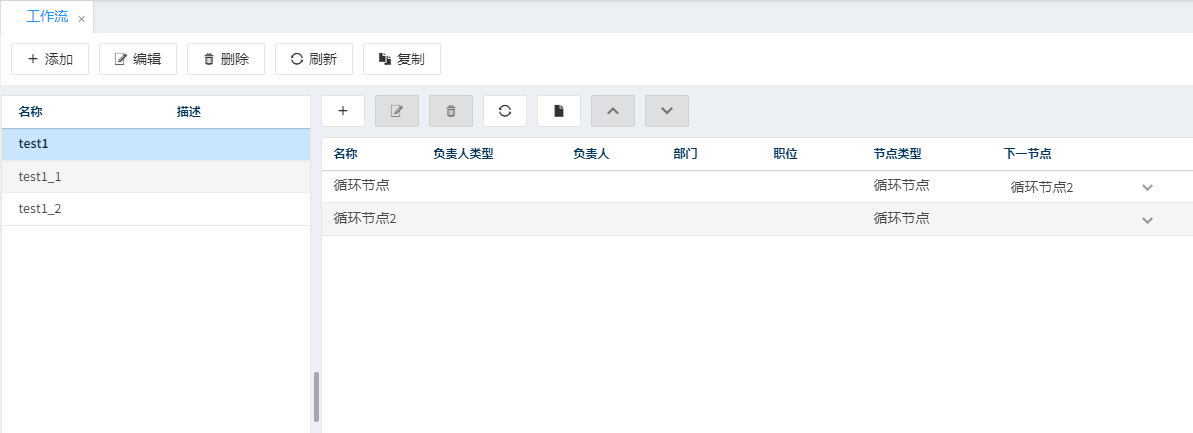

创建完整个工作流后可以对当前的工作流进行复制的功能，复制后，节点的内容以及名字将不会做任何改变，工作流的名字后面会跟上斜杠以及从1开始的流水号，依次往下，如图：

copy

(4) 发布工作流

创建完成工作流以及节点后，确保没有问题，则可以点击发布按钮，进行发布，发布完成后及各个模块才能正常使用，如果对工作流中的节点进行了节点修改，则需要对整个工作流进行重新的发布后，才可对修改的工作流生效，此时提交申请则是新工作流的路线。

  1. 串行配置工作流

(1) 用户配置工作流

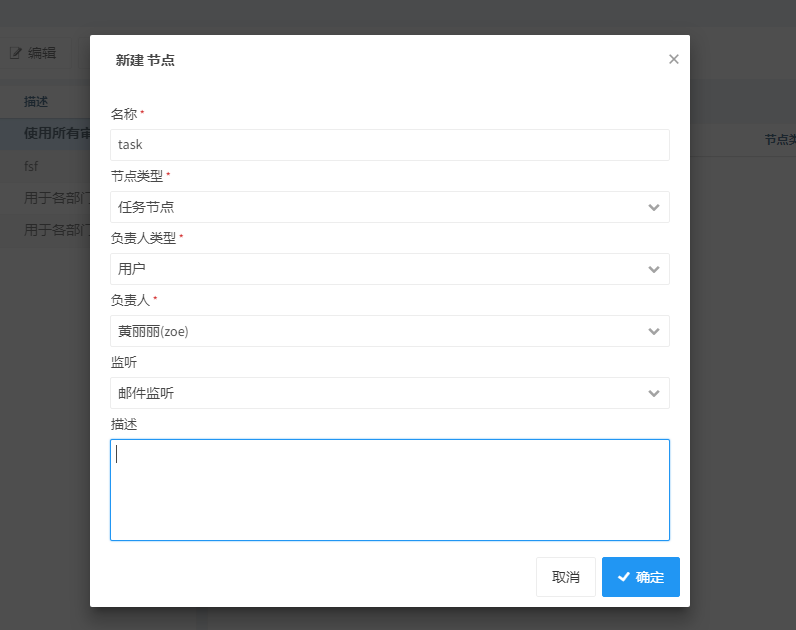

如下图，增加工作流后，增加工作任务，节点类型选择任务节点，负责人类型选择某个用户，如需要邮件发送，则需要选择邮件

addUser

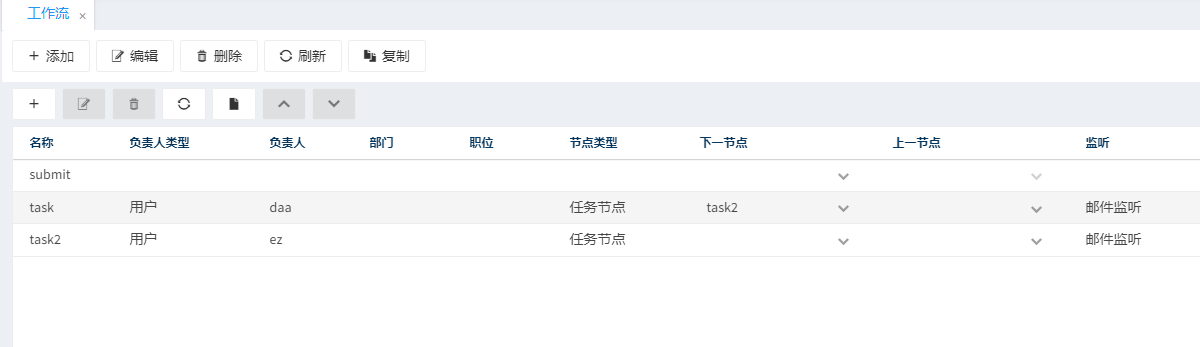

增加节点后需要配置流程，配置如下：

process

选择下一节点任务，如下一个节点没有的时候，则不选择，当只有并行情况下才会用到上一个节点，所以串行情况下并不存在上一节点的设置。

(2) 本部门以及跨部门任务配置

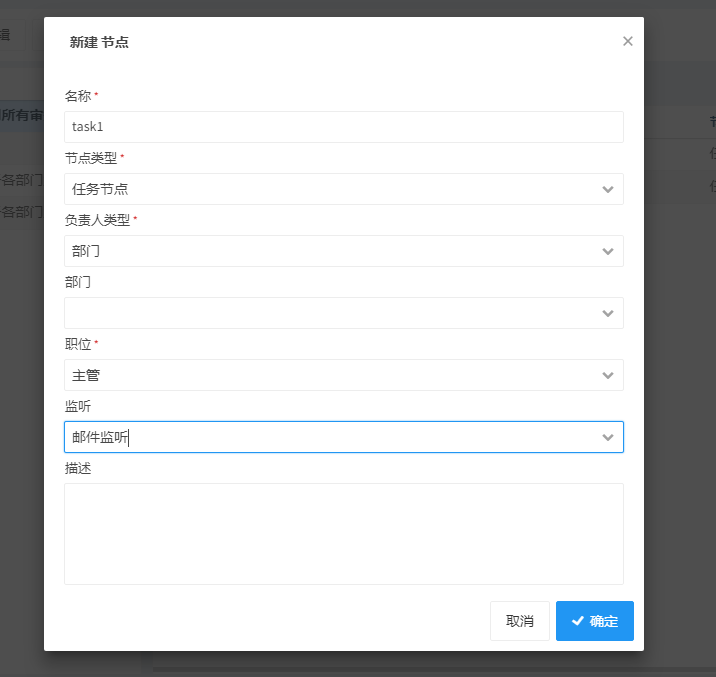

如下图，如需设置本部门情况，则需要配置节点类型为部门，部门选择为空，职位选择相应的职位，本部门的意思就是为提交人的那个部门，是不固定的，根据提交人来定。

department

本部门中的职位是根据组织架构来设定的，会一层一层网上找部门，根据部门的负责人来审批，如需跨部门，则需要设置部门加职位，会去找部门上的职位的那个人来审批，如图：

accrossDepartment

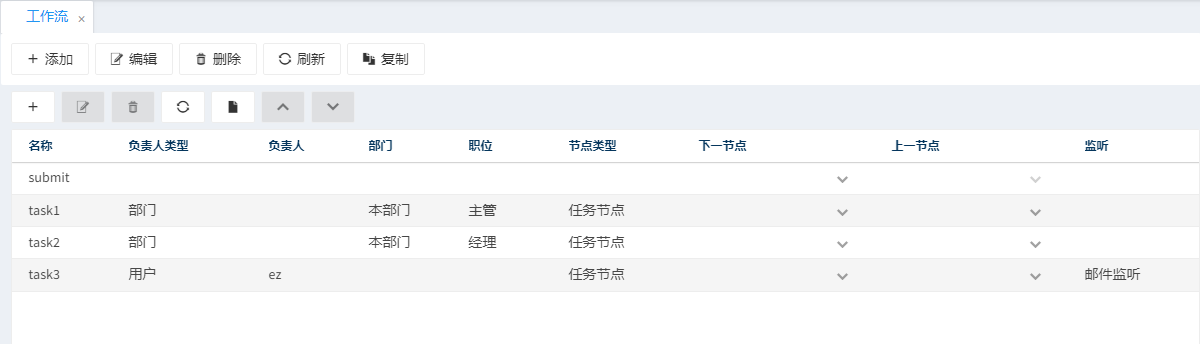

如需要设置用户，则和跨部门情况一样，在本部门后面增加一个用户节点即可，如图：

accrossUser

(3) 循环节点

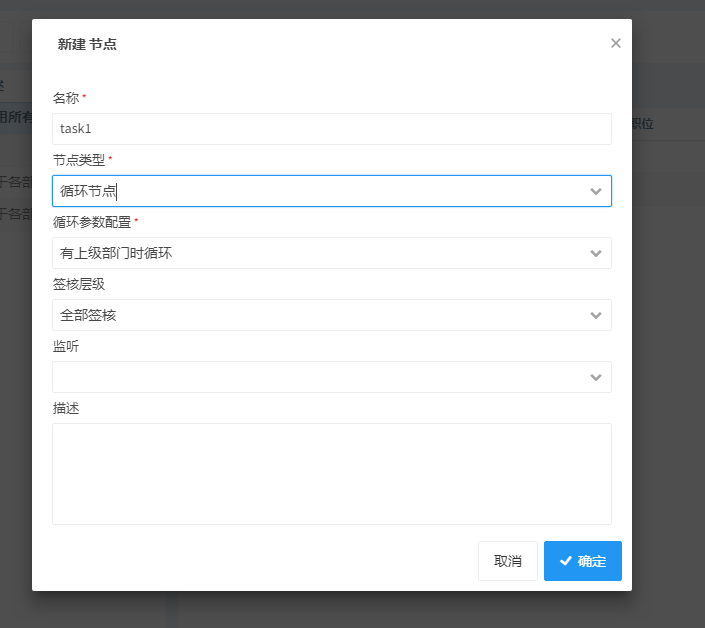

当部门和职位都不选择的时候，就需要设置循环节点，点击增加任务，选择节点类型为循环节点，选择循环参数配置默认情况下是有上级部门是循环，是根据组织架构一层一层网上找，如需要设置限制层级，则设置签核层级，到第几层结束，如图：

circulation

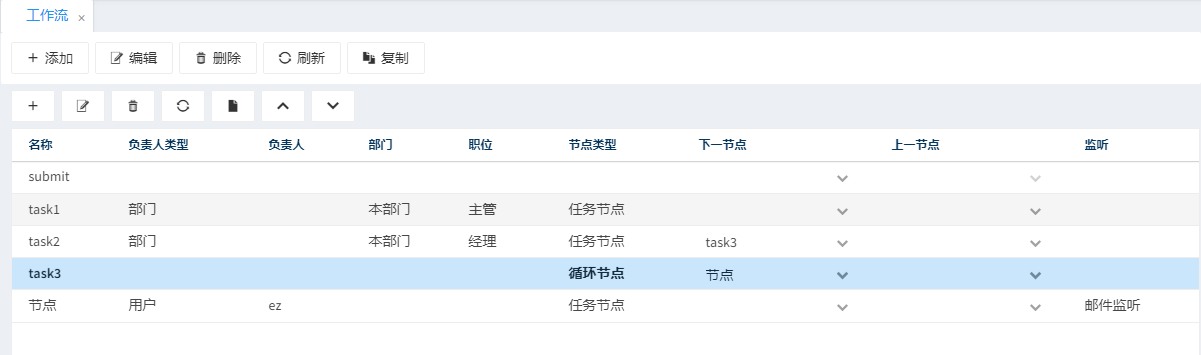

循环节点后面也可以跟部门加职位，或者人员的节点，当循环节点的循环条件结束时，将会执行下面的节点，如果没有将会结束节点，如图：

circulationUser

(4) 人事异动配置

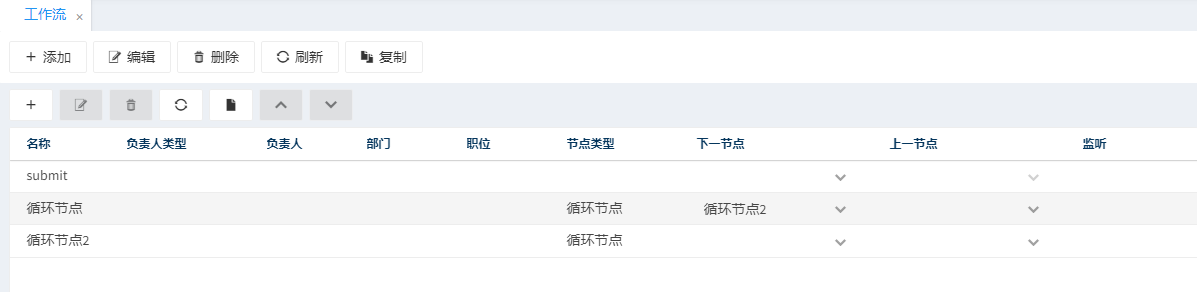

如需配置人事异动，则需要配置两个循环节点，因为关联到跨部门的情况，从一个部门向另外一个部门做变动时需要此配置，如图：

personnelChanges

  1. 并行配置工作流

有两种情况，一种是全部通过网关，另一个任一通过网关，并且需要设置的进出网关需要一致并行节点上需要配置上一个节点

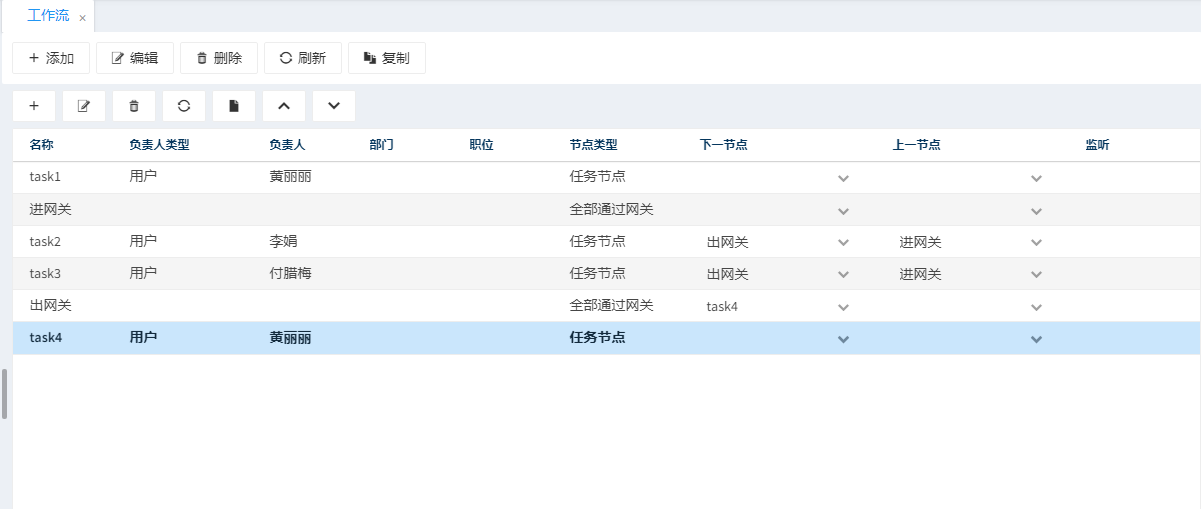

(1) 全部通过网关，当并行的节点全部通过的时候，网关节点才会通过，会去下一个节点，如果有一个节点驳回了，那就直接回到提交人手中，如图：

allPass

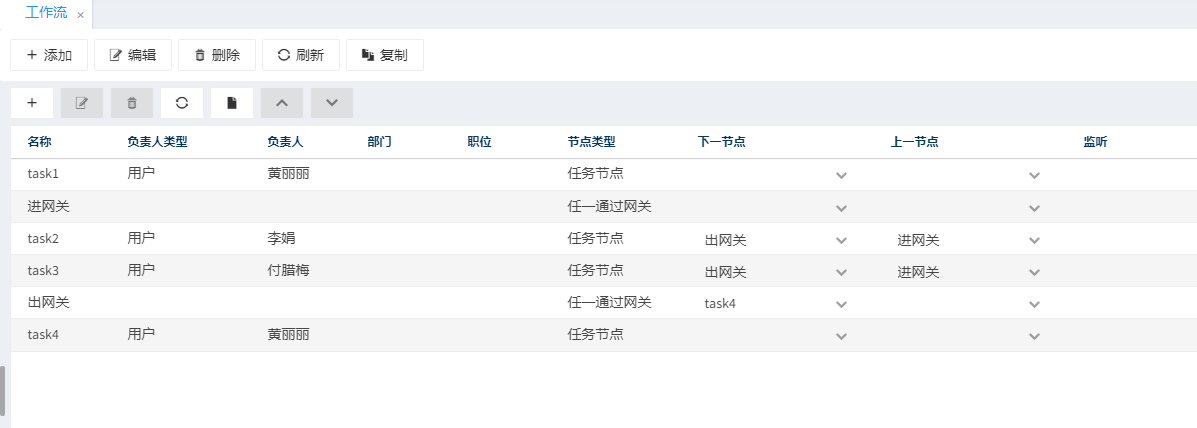

(2) 任一通过网关，当有一个并行的路线通过时，就代表网关节点通过，当所有并行线路都拒绝的时候，审批流就会直接回到提交人手中，如图：

anyonePass
